アスカの作り方００７

腕のＬＥＤの仕込みッス。

今回は肩のクリアーパーツ２個に対して１つのＬＥＤを仕込んで節約します。穴が近いのでちゃんと光ります。

腕に使うＬＥＤの光を手首で弱く、肩で強くしたいので、抵抗値を手首で２倍、肩で二分の一にします。

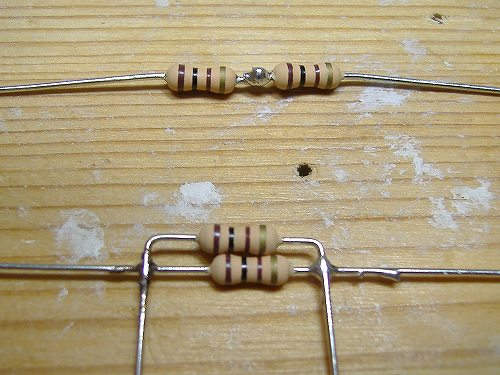

抵抗値を２倍（光を弱く）にするには画像の上のように直列につなぎ、二分の一（光を強く）にするには画像の下のように並列にします。

画像のように直列、並列の抵抗をハンダ付けして２個づつ作ってください。


今回は被膜つきの線でいきます。一応、用心のために頑丈な作り方をしてますがエナメル線を使いたい方はそっちでＯＫ。

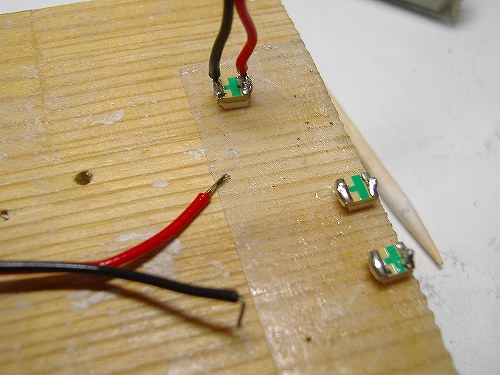

赤い方をプラス、黒い方をマイナスにしてＬＥＤにつなげます。混乱するので色分けはやっといた方が良いです。

抵抗はあとで付けます。全部で４つ作ります。

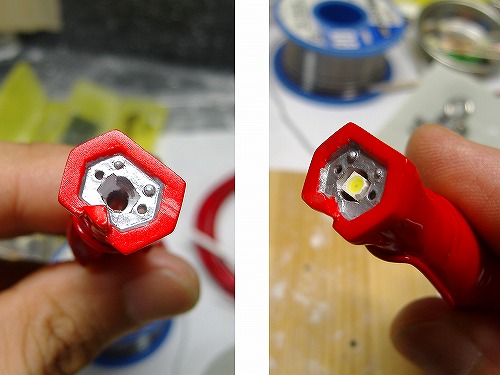

手首にＬＥＤが入るように穴を調整します。

ＬＥＤには足の時のようにプラパイプで固定せず電極をアルテコでコーティングしておきましょう

電線を通す穴はＬＥＤの抜け防止に一回り小さくします。

画像のようにツライチになるように仕込みます。特に接着はしませんでした。

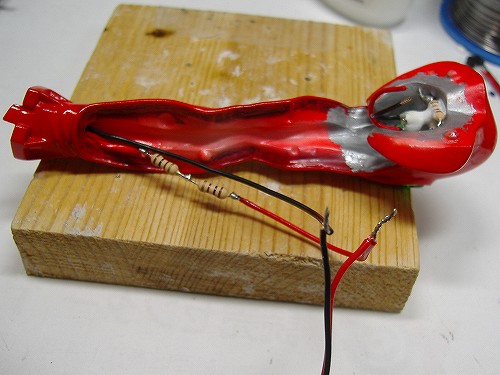

画像の右から手首のＬＥＤの電線をはわせます。

腕のひじあたりに直列の抵抗を設置するのでＬＥＤのプラス線にハンダ付けして肩の方にプラス線を送ります。





ＬＥＤに足のとき同様プラパイプをホットボンドで固定します。

肩のＬＥＤを発光させて位置を決めます。抵抗を仮付けしてやってください。

２つのクリアパーツの真中になるように設置するため肩の内側から肩の上方向に１ｍｍの穴をあけます。

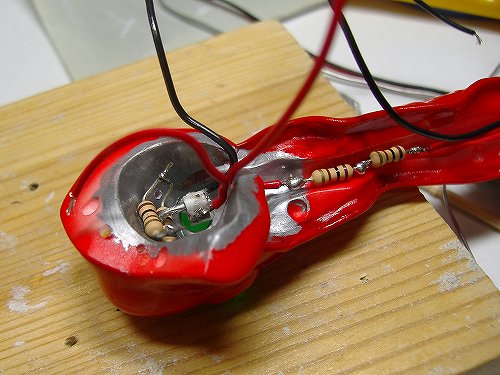

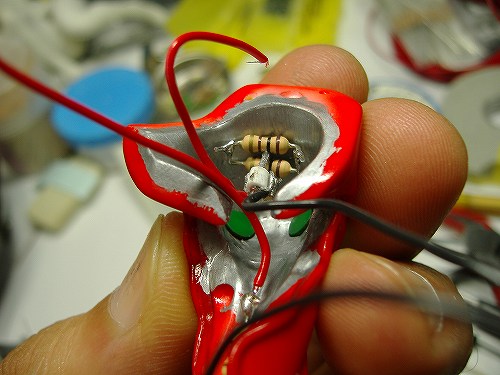

アルミ線で固定する際、並列の抵抗を画像のように通して設置します。


瞬着で肩のＬＥＤを仮止めしてアルテコでＬＥＤの電極ごと固定します。

手首のＬＥＤは、電線を抵抗のところで固定するぐらいでＯＫです。私はホットボンドで軽く固定しました。

腕もアルテコの硬化を待つため配線は後に回します。



アスカの作り方００６

ここからが本当の組み立てだ！

グリーンのクリアーパーツの部分にだけＬＥＤを仕込みます。これでも黄色のところはぼんやり光ります。

まず両足の透明パーツのＬＥＤ接続から。

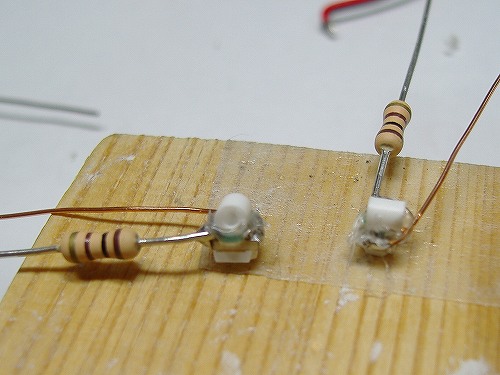

ＬＥＤと抵抗、エナメル線に下ハンをしておき、抵抗と線を直角に曲げておきます。

凸マークの上がマイナス（カソード）下がプラス（アノード）になります。

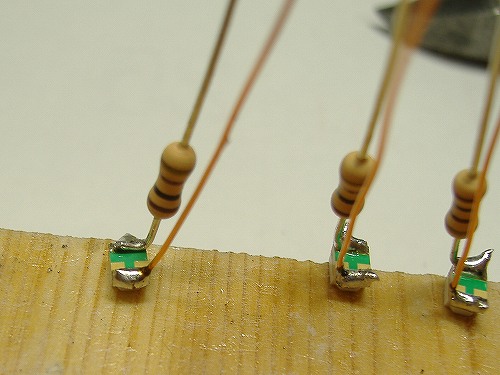

プラス側に抵抗をつけます。ＬＥＤに直接付けましょう。両面テープの上で作業しましょう。

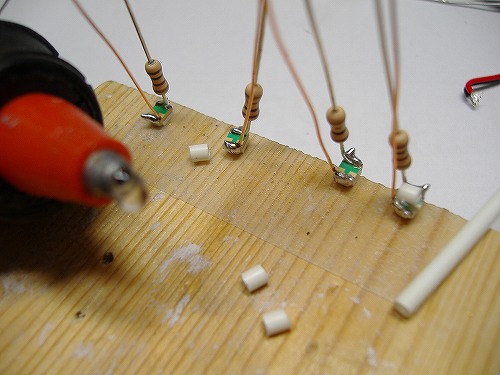

キットに固定するためのプラパイプをホットボンドで固定します。

ＬＥＤと同じくらいの長さのプラパイプを電極の間に挟む感じで取り付けます。

プラパイプはエヴァーグリーンの外形2.5ｍｍのやつです。私は「ＲＯＤ＆ＴＵＢＥ」という色んな大きさの丸棒が入っているやつを買いました。プラパイプがない場合は適当なプラ棒に1ｍｍの穴をあけて使ってください。

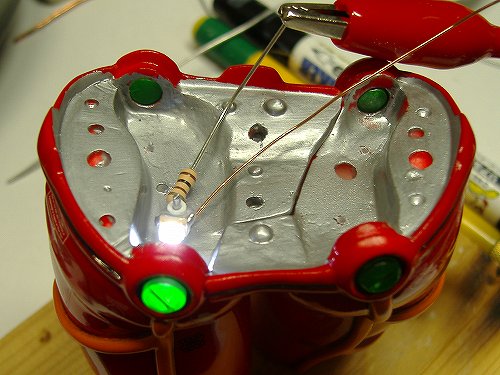

発光テストをします。その際抵抗やエナメル線を持って強引な扱い方をしないように気をつけてください。電極がはげて使い物にならなくなります。

透明パーツから少し離したところに置いてみて外から全体が光る位置を見極めます。だいたい４ｍｍ以上離せばよいと思います。結構アバウトで大丈夫です。

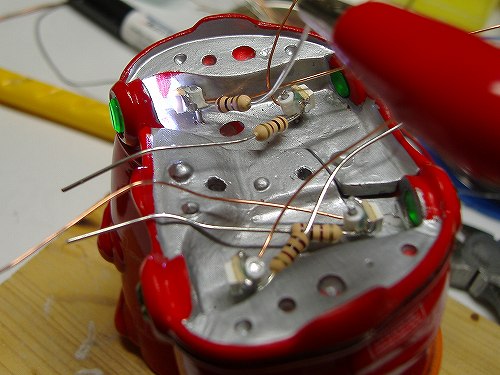

位置が決まったら1ｍｍのドリルでホワイトキャストの部分に穴をあけ１ｍｍのアルミ線でＬＥＤを固定して瞬間接着剤でアルミ線とプラパイプを固めてしまいます。

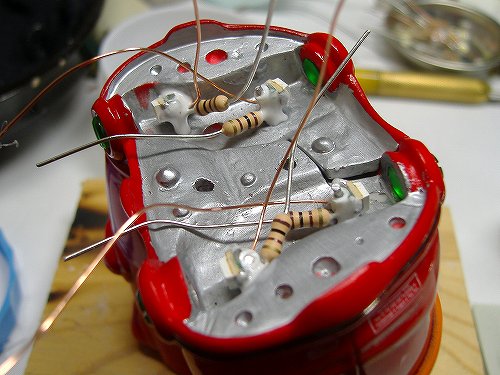

同じ要領で４個付けます。

その際クリアパーツとＬＥＤは直角にあたるのが理想ですが斜めでも大丈夫です。

このＬＥＤは電極がもろいので丁寧に扱ってください。



位置が決まったらアルテコでＬＥＤの電極ごと固定してください。

抵抗やエナメル線の取りまわしや配線はアルテコで固定したあとに行います。

ここまで出来たらアルテコが固まるのを待つので次のパーツに同じようにＬＥＤを仕込んでいきます。

ちなみに私はシアノンをアルテコ代わりに使ってます。

アスカの作り方００５

今回ははんだ付けの基本です。

ハンダ付けなんて簡単だと思っている諸兄もおられると思いますが、見た目には出来ていてもダメダメなハンダ付けをしている人が多いと思われます。

ちなみに理系のお仕事をされている方は私よりはるかにうまいと思われるので生暖かい目で見守ってください。

まず基本的なやり方。

被覆をむいて線と線まとめてよじる。

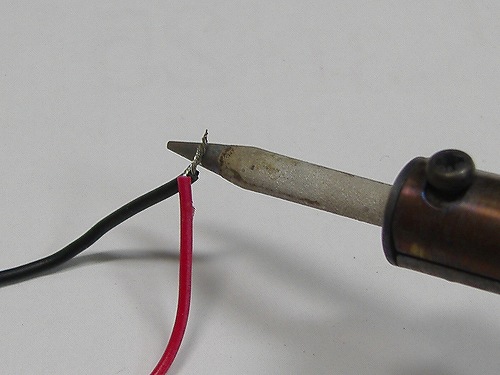

ハンダコテで線を温める。これが大事！

この程度の線だったらすぐに温まる。

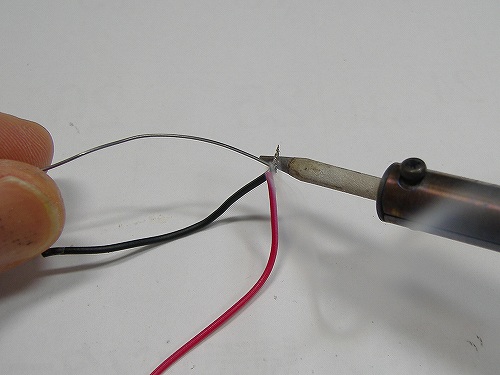

線にハンダを付けてハンダを染み込ませる。

模型でもおなじみ毛細管現象で溶けたハンダが線に溶け込んでいきます。

なれない人はハンダコテでハンダを溶かして線同士をくっつけちゃうけどそれは間違い。業界的に「イモハン」と呼ばれるダメなハンダ付けで場合によっては電気が通りません。おそらくイモのようにださいハンダ付けなんでしょう。私はイモ類大好きですが。

ハンダ付けとは線（母材）を温めてハンダを溶かして結合させてつけるものなんです。

ただし最初から線にハンダをつけてもなじみにくいときはハンダコテに少しハンダを付けて溶け出したらそのまま線に移動してハンダを染み込ませます。

そして応用編。と言ってもこっちがハンダ付けのメインのやり方になります。

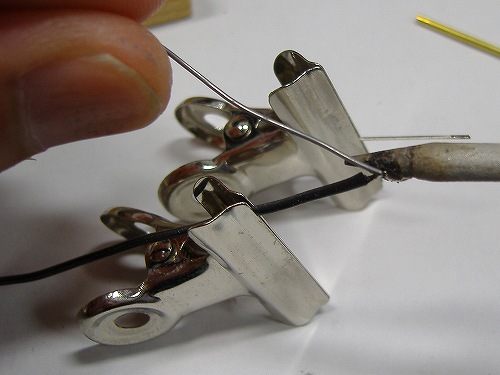

まず被覆をむいてクリップなどに固定します。

線を温めてハンダを染み込ませておきます。これを「下ハン」と言います。
おそらく下地のハンダ付けという意味だと思います。

奥にあるのは抵抗の線でこちらにもハンダを付けておきます。

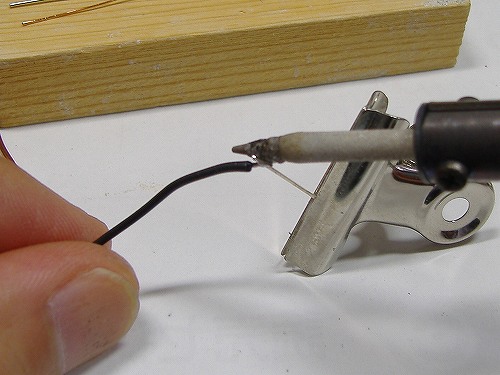

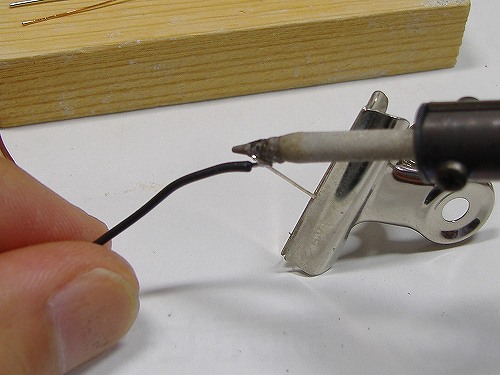

抵抗の線と電線のハンダをつけておいた方同士をくっつけてハンダコテを近づけます。

ハンダが解けるので線同士をくっつけてハンダコテを離します。

下ハンでハンダをなじませていたのでイモハンを回避して一瞬でハンダ付けできます。

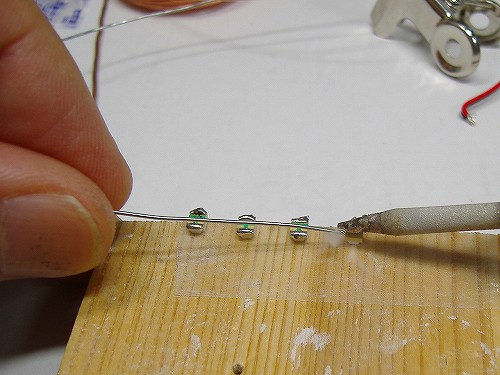

これはＬＥＤに下ハンしているところ。

ＬＥＤは小さいので両面テープに固定してハンダ付けします。

両面テープはハンダ付けで思った以上に役立つので活用してください。

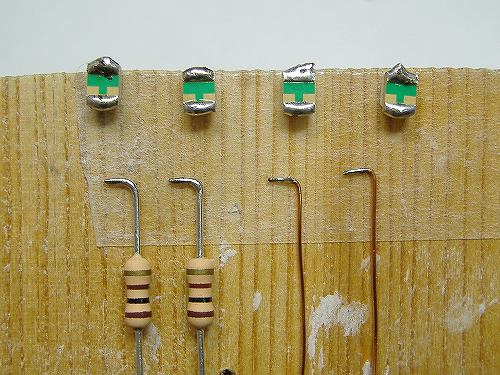

これはＬＥＤ、抵抗、エナメル線に下ハンをほどこしたところ。

抵抗は線が剥き出しになっているのでキットに設置する場所を考えてから切る。

エナメル線は薄い皮膜で覆われているので紙やすりなどで削って下ハンするんですがなれるとハンダコテの熱で焼き焦げにしてそのままハンダを乗せることが出来ます。

抵抗やエナメル線はＬＥＤを設置する場所によって曲げたり曲げなかったり考えましょう。

大体こんな感じです。私自身は素人なので詳しく知りたい方は「ハンダ付け」でヤホッてください。

最後に光漏れについて。

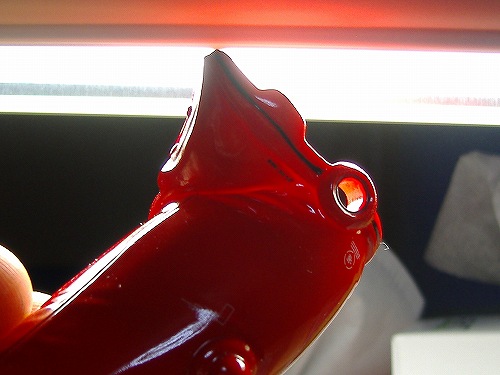

蛍光灯にかざすと光が透けて見えるところがあります。

用心のため内側をタミヤのエナメルの銀で筆塗りでよいので塗りましょう。

あまり神経質になる必要はないみたいです。やらなくても意外に気にならない。



パ○ティ リペイント

思いついたので塗って見た。

　ちょい日焼け肌にしています。

　実物は画像より日焼け感は少ない感じ。

　金曜より通販始めるんでよろしくね！

アスカの作り方００４

発光関係の電子パーツを書きます。後日、ハンダ付けなんかのコツも書くんでチャレンジしてください。

エナメル線×１　細かい配線はこれで。ホームセンターの工作コーナーにもあります。

電線コード×１　皮膜のあるもので細めのを。ホームセンターにあるものでよい。ちなみに私は細径２心並列線５ｍ　というのをアキバで買ってきた。

これ以降はネット通販で。

白色チップＬＥＤ×２　あまり明るすぎないほうがいい。何より安い！

カーボン抵抗１／４Ｗ100Ω×１　ＬＥＤにはこれを付けてベストな明かりにする。

ロープロファイルピンヘッダ（低オス）×１　配線をこれにつなげると腕とか頭とか別々に出来る。

シングルピンソケット（低メス）×１　オスを差し込む受けとして必要。

スイッチ×１　タクトスイッチは押してるときだけ点火。それ以外はつけたままに出来る。お好みで

単三電池ボックス×１　電源は１．５Ｖ×３＝４．５Ｖ必要。ボタン電池では容量不足！スイッチつきなどもある。単四でも大丈夫なのでお好みで。

はんだ×１　ＬＥＤや抵抗とコードをつけるのに必要。

はんだこて×１　これで暖めてはんだを溶かす。

こて先クリーナー×１　こてをおいとくもの。小手先を綺麗に出来る。安全のために。

ホットボンド　ガン×１　ＬＥＤを仮付けするのに必要。はんだ付けするとヤニの関係で接着剤がつきにくいのでこれで仮付けし、位置が決まればパテなどで固定する。

最後に台座！これがなかなかない。電池ボックスが隠れるものを１００均やホームセンターで探してください。ちなみに私はコーヒーの粉が入っていた缶のふたを使いました。１００均の木で出来た小箱もばらせば使えそうだった。

とりあえずこんなもん。また気付いたら付け足します。

ＬＥＤを自作すると小さいものや光の強いやつとかを安価で仕込めるので是非お試しあれ！
