今日から配線です。

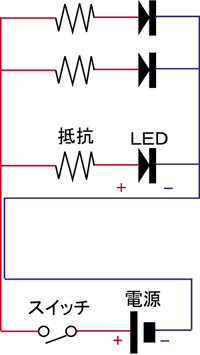

15bbd7d6.jpeg 回路図はこんな感じ。今回始めて書いた。

 1・用は電池のプラスに赤い線をつなぎマイナスに青い線をつなぐ。
 2・LEDのトコまで線を伸ばす。
 3・LEDのプラスに抵抗をつなぎ赤い線とつなぐ。
 4・LEDのマイナスと青い線をつなぐ。
 5・LEDが点灯。
 6・赤い線と青い線を2つにわけてさらに次のLEDに線を伸ばす。
 7・3に続く。

足の下に電源を置き、そこから右足の中を通って右腰のLED、そこから線を分配して右半身をLED伝いに登って首の下、そこから右手、左手、頭、左半身⇒左腰と線を引いてLEDに接続していきます。

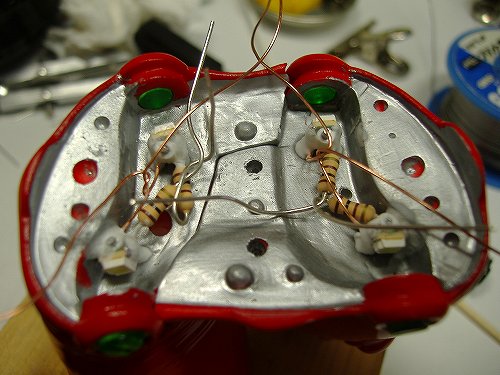

d9de24dd.jpeg腰のLEDは右側と左側をそれぞれグループにします。
電源からきた電線に最初は右側が接続されてそこから体に電線がめぐって最後に左側に電線が接続されます。なので構造上、右と左は直接接触しません。

まず右腰の抵抗の線を1つに、LEDのマイナスからの電線を1つにまとめる。

同様に左腰の抵抗線とマイナス線をまとめます。

それぞれまとめた電線をハンダ付けします。

その際、抵抗の線とマイナスの線は接触しないようにしてください。

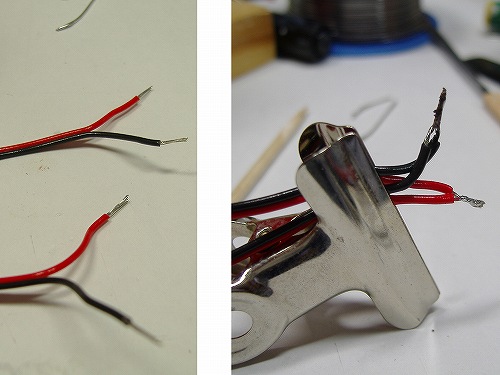

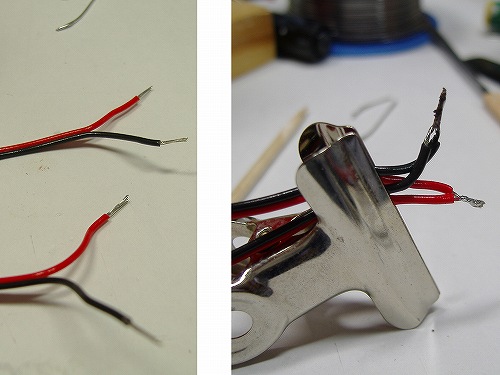

f758fee0.jpeg電源に向かう線と右半身に向かう線を作ります。

画像のように2本の赤と黒の線を裂き赤と赤、黒と黒を1つにまとめてハンダ付けします。

1つは電源までの長さ、もう一方は組み立てるときに上半身の線と余裕で接続出来るぐらいの長さにします。

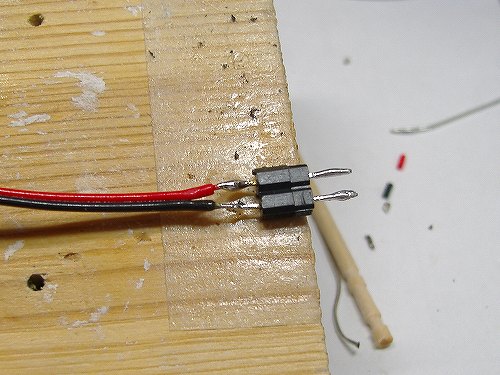

cf34bbd3.jpeg右腰から上半身に接続するときのコンセントを今作った電線にハンダ付けします。コンセントは以前紹介したピンヘッダとピンソケットを使います。

ハンダ付けするときはオスとメスを仮付けして行います。これは小さいパーツなのでハンダコテの熱を少しでも拡散させるためで、ゆっくりしているとプラスチックの部分が解けます。

左腰につなぐ線にもコンセントをハンダ付けします。混乱を避けるために右腰と左腰にはそれぞれオス、メスを付けましょう。(それぞれ上半身との接続用)

ちゃんと下ハンをしてしてからハンダ付けしてください。

線の長さは下の画像を参考にしてください。電源の線はそれぞれのベースもあるのでもっと長めにしたほうが良いでしょう。

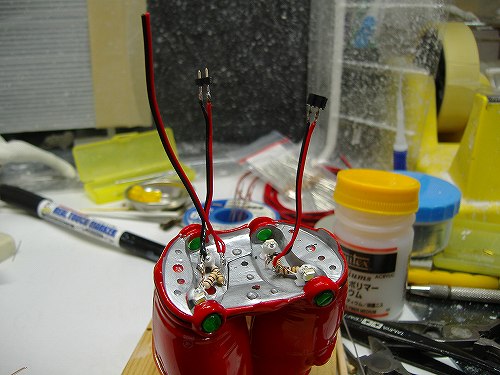

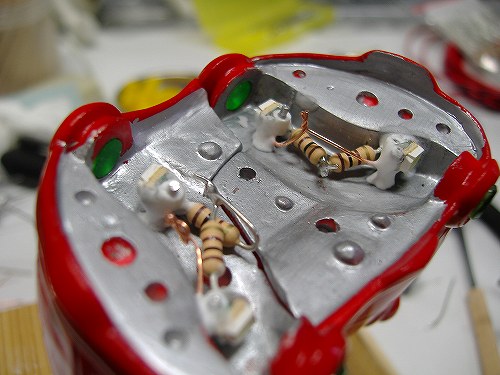

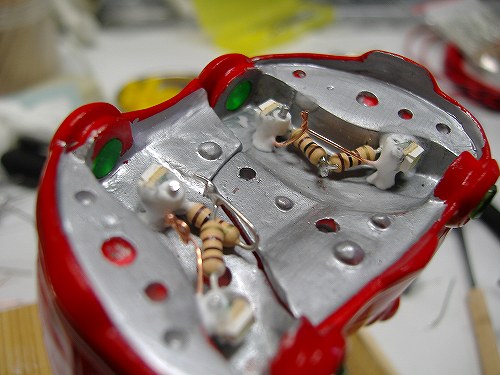

1bbeaff0.jpeg右腰用に作った二股電線の股にあたるハンダ付けした個所を右腰のLEDにハンダ付けします。

赤い線を抵抗をまとめた所に、黒い線をまとめたマイナス線にハンダ付けします。

左腰には画像のように1セットの線を赤に抵抗、黒にマイナスをハンダ付けします。
画像のように何もつけていない電源用の線を右腰に開けた穴に通して電源用とします。

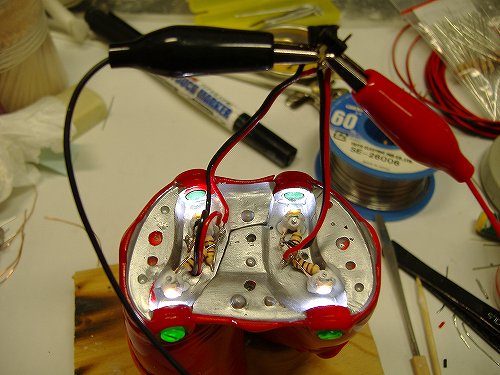

3c6c7bd0.jpeg点灯テスト。

赤い線をプラス、黒い線をマイナスに4.5V分の電池に接続してください。

単三電池3本ですね。

足の下に伸ばした線はしばらく使いません。

ここまでで解らないところがあれば質問してください。

またはLED工作関係のサイトを良く見てください。解りやすいのがたくさんあります。

PR
今発売しているフィギアマニアックスの水玉さんのコーナーでまた書いてもらえました。

c38264a6.jpeg作るとき最初は違うポーズを考えてたんだけどなんかエロいだけだと思ってカッコいい方向に軌道修正したのでした。

申請した段階では画像のポーズだったのです。




それとトレフェス神戸に参加します。

アスカとパンティ持って行く予定ですが抜き屋さんがびっくりするぐらい遅れていてアスカは通販できずじまい。

神戸には間に合うといってるんだけど信じたい。
ボディ・・・来たか・・・

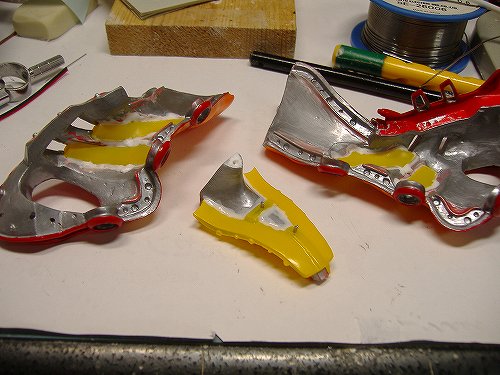

fb2ac131.jpeg最初にでかい黄色のクリアーパーツを接着します。胸の小さいクリアーパーツはLEDの仕込みが終わってからつけるのでしばらく放置。

ずれなければ良いので瞬着流し込みでよいと思います。

私は念のためアルテコで固定しましたがここまでしなくて良いです。

出来れば軽く塗装を剥いでずれたり取れたりしないように接着してください。

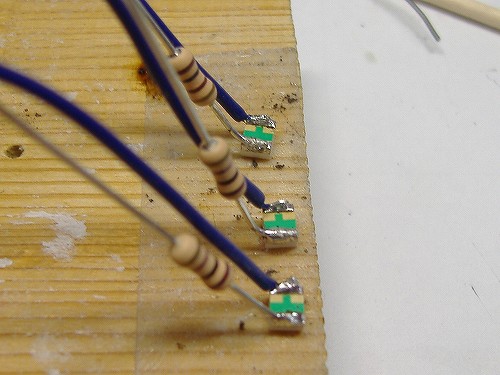

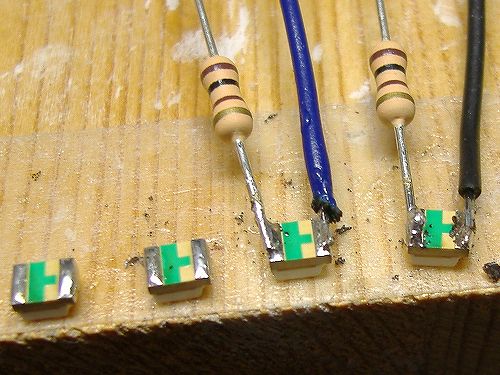

5733b303.jpegLEDの準備。

体にはグリーンのクリアー部分にLEDを仕込むので全部で10個作ります。

仕込む場所によって線の角度を調整します。LEDの電極がペリッとはげやすいので無理しないように。

プラパイプもホットボンドで付けておいてください。

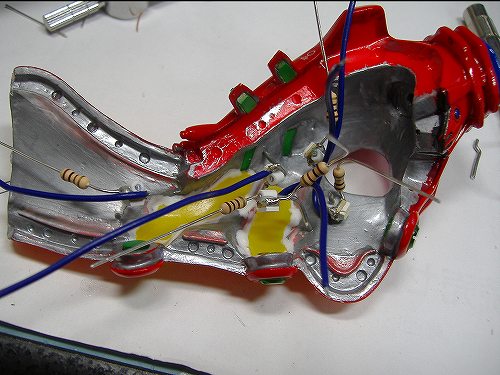

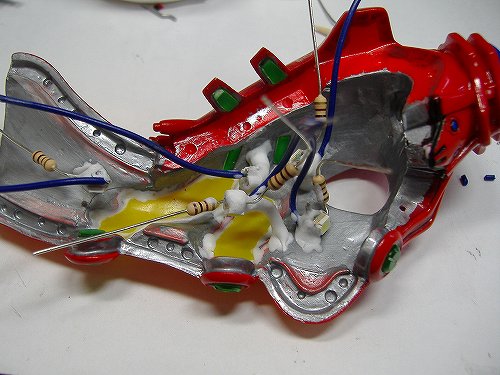

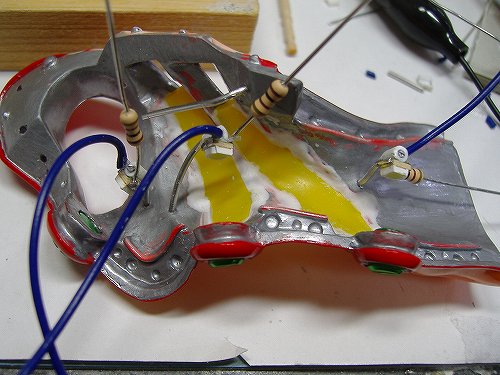

f5ebe506.jpeg左半身にLEDを仕込みます。

前面に3個、背面に2個仕込みます。

背中の右2個は右半身に仕込むので無視。

画像はLEDを離しぎみに設置していますがもう少し近くても問題ありません。5mmくらい離れていれば大丈夫。

0e9211f6.jpeg右半身も左と同様に設置します。

背中のLEDを設置するときは左半身と右半身を合わせてクリアーパーツとの距離を見てから調節します。




f798a2b6.jpeg出来たらアルテコでLEDの電極ごとプラパイプ、アルミ線を固定します。

ぐるッと包み込む感じ。

これでLEDの仕込みは終了。次回から配線に移ります。
今回は頭部。

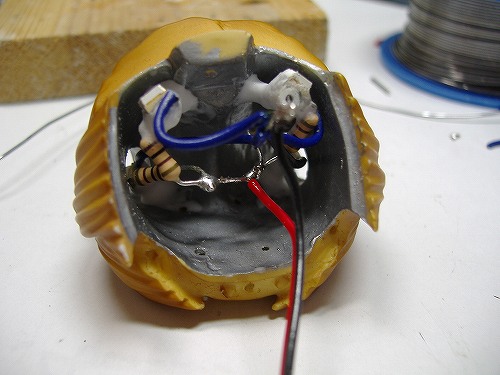

9553e464.jpeg画像のようにLEDに抵抗と電線を線を曲げずにハンダ付けします。

足のLED同様プラパイプをホットボンドで固定してください。

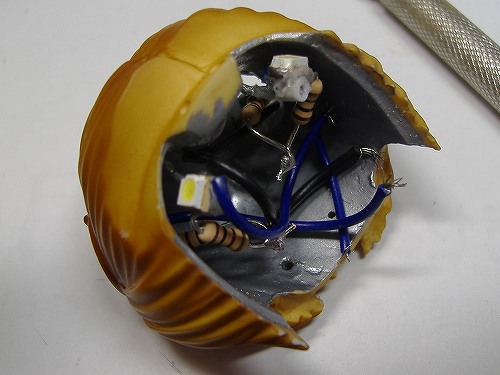

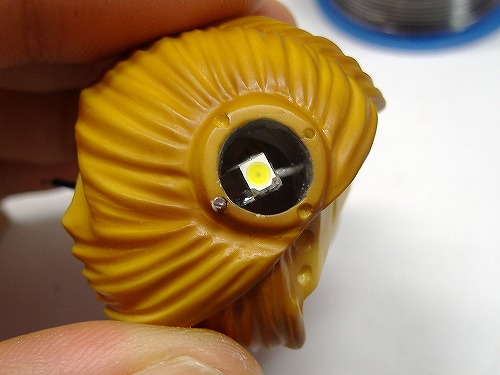

先に頭部の中の丸窓の方にLEDを仕込みます。

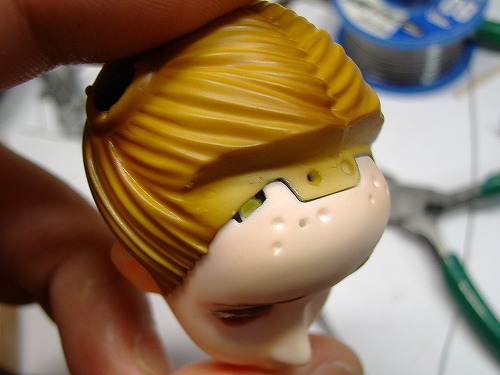

ヘッドセットを仮付けしてLEDの位置を決めます。無理にクリアーパーツに近づけなくても大丈夫だと思います。

頭部の底に1mmの穴を開けアルミ線で固定後、瞬着で仮止めします。

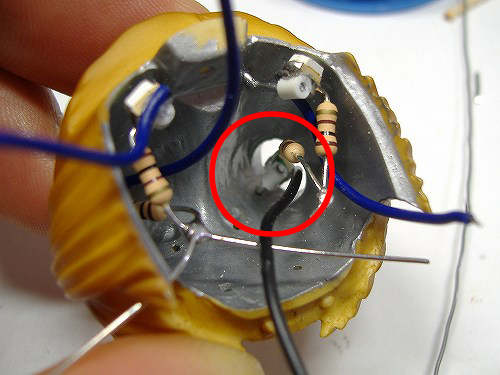

次に手前側のLEDを画像の位置にアルミ線で固定します。

ヘッドセットの板状の部分がここに入りますが頭部の中に貫通する感じにしてますので、LEDを頭部のキャストの内側より2,3mm中に入れる位置に調整して瞬着で仮止めします。

また例のごとく配線は後回しにしてLEDの電極ごとアルミ線とプラ棒をアルテコで固定します。

次回はボディだ!
腕のLEDの仕込みッス。

今回は肩のクリアーパーツ2個に対して1つのLEDを仕込んで節約します。穴が近いのでちゃんと光ります。

dd4e23da.jpeg腕に使うLEDの光を手首で弱く、肩で強くしたいので、抵抗値を手首で2倍、肩で二分の一にします。

抵抗値を2倍(光を弱く)にするには画像の上のように直列につなぎ、二分の一(光を強く)にするには画像の下のように並列にします。

画像のように直列、並列の抵抗をハンダ付けして2個づつ作ってください。


fb07fbbc.jpeg今回は被膜つきの線でいきます。一応、用心のために頑丈な作り方をしてますがエナメル線を使いたい方はそっちでOK。

赤い方をプラス、黒い方をマイナスにしてLEDにつなげます。混乱するので色分けはやっといた方が良いです。

抵抗はあとで付けます。全部で4つ作ります。


a37f996a.jpeg手首にLEDが入るように穴を調整します。

LEDには足の時のようにプラパイプで固定せず電極をアルテコでコーティングしておきましょう

電線を通す穴はLEDの抜け防止に一回り小さくします。

画像のようにツライチになるように仕込みます。特に接着はしませんでした。

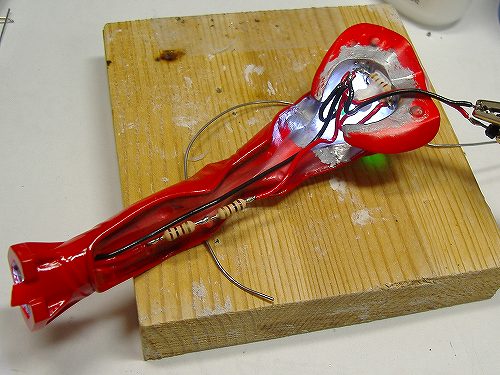

46310abe.jpeg画像の右から手首のLEDの電線をはわせます。

腕のひじあたりに直列の抵抗を設置するのでLEDのプラス線にハンダ付けして肩の方にプラス線を送ります。





061289f8.jpegLEDに足のとき同様プラパイプをホットボンドで固定します。

肩のLEDを発光させて位置を決めます。抵抗を仮付けしてやってください。

2つのクリアパーツの真中になるように設置するため肩の内側から肩の上方向に1mmの穴をあけます。

アルミ線で固定する際、並列の抵抗を画像のように通して設置します。

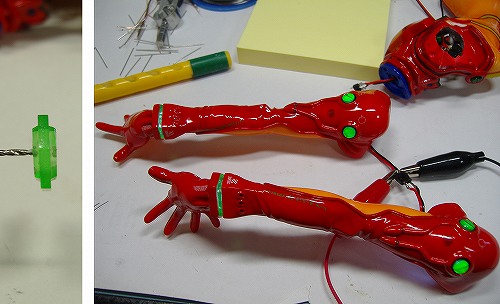

061c6c3d.jpeg瞬着で肩のLEDを仮止めしてアルテコでLEDの電極ごと固定します。

手首のLEDは、電線を抵抗のところで固定するぐらいでOKです。私はホットボンドで軽く固定しました。

腕もアルテコの硬化を待つため配線は後に回します。
